Cara Membuat Roda Gigi/Gear dengan Corel Draw X7

Cara Membuat Roda Gigi/Gear dengan Corel Draw X7

Bisnis otomotif di Indonesia ini memang cukup menjanjikan, bagaimana tidak, banyak perusahaan-perusahaan dari Jepang membuka pabrik-pabrik pembuatan kendaraan sepeda motor dan mobil, banyak orang Indonesia yang bekerja disana karena mereka menawarkan gaji yang cukup besar, dan gaji yang mereka dapatkan itu mereka pakai untuk membeli kendaraan yang mereka buat sendiri.

Ini lucu ya, tapi ya memang begitulah alurnya. Buat kamu yang berkecimpung di dunia Desain Grafis, kontribusi yang bisa kamu lakukan adalah membuat iklan atau info grafis agar produk otomotif itu laku di pasaran. Salah satu bentuk objek yang biasa kita lihat dalam ornamen tentang otomotif adalah bentuk roda gigi atau gear. Dan sekarang kita akan belajar cara membuatnya.


Cara Membuat Roda Gigi/Gear dengan Corel Draw X7

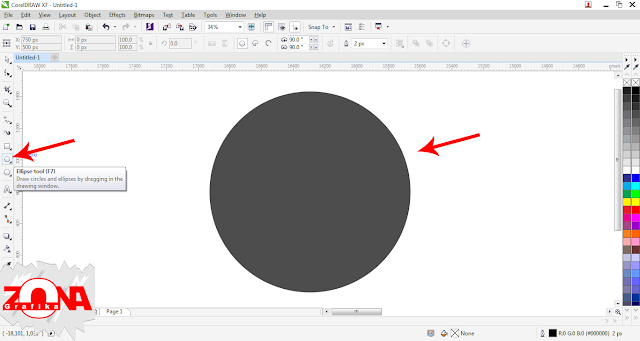

Buatlah lingkaran dengan Ellipse tool jangan lupa sambil menekan CTRL agar menjadi lingkaran yang sempurna.
⇓⇓⇓
Cara Membuat Roda Gigi/Gear dengan Corel Draw X7

Buat lagi bentuk seperti pada contoh, masih menggunakan Ellipse tool dan untuk yang ini tidak perlu menekan CTRL.
⇓⇓⇓
Cara Membuat Roda Gigi/Gear dengan Corel Draw X7

Sejajarkan semua objek, agar lebih cepat seleksi semua objek lalu tekan E pada keyboard.
⇓⇓⇓
Cara Membuat Roda Gigi/Gear dengan Corel Draw X7

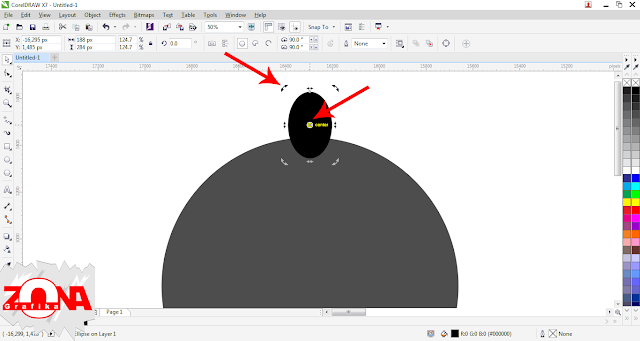

Klik 2x objek yang kecil sampai tandanya berubah dan pindahkan pusat Rotatenya ke pusat lingkaran yang besar.
⇓⇓⇓
Cara Membuat Roda Gigi/Gear dengan Corel Draw X7

Seperti ini. Perhatikan tanda panah.
⇓⇓⇓
Cara Membuat Roda Gigi/Gear dengan Corel Draw X7

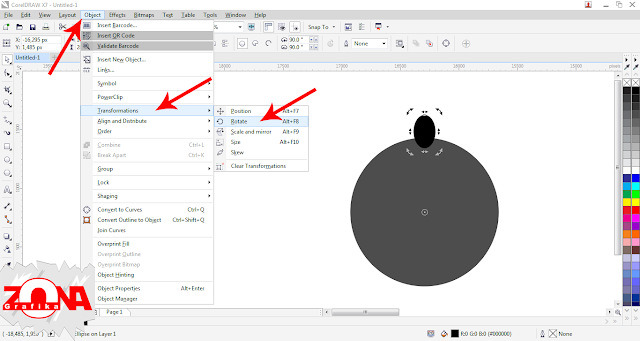

Sekarang kita menuju ke menu Object, lalu pilih Transformations dan pilih Rotate. Atau tekan ALT+F8.
⇓⇓⇓
Cara Membuat Roda Gigi/Gear dengan Corel Draw X7

Setelah muncul menu Rotatenya kita ubah nilai Rotatenya menjadi 30.0 derajat dan klik Apply.
⇓⇓⇓
Cara Membuat Roda Gigi/Gear dengan Corel Draw X7

Klik Apply sampai memenuhi Objek lingkaran.
⇓⇓⇓
Cara Membuat Roda Gigi/Gear dengan Corel Draw X7

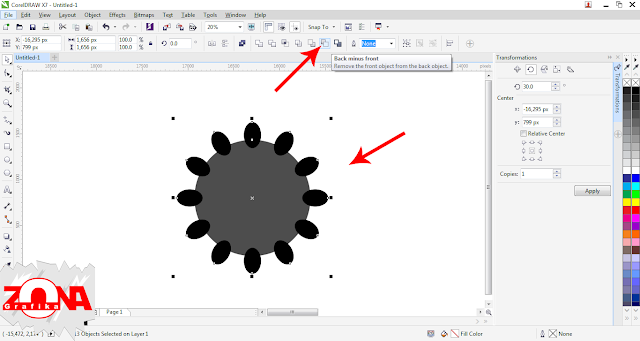

Seleksi semua dan lalu perhatikan menu di atas dan pilih Back Minnus Front.
⇓⇓⇓
Cara Membuat Roda Gigi/Gear dengan Corel Draw X7

Sampai sini sudah terlihat bentuk yang kita inginkan, mudah kan....Agar lebih cantik, kita buat lagi yang lainnya, ok lanjut.
⇓⇓⇓
Cara Membuat Roda Gigi/Gear dengan Corel Draw X7

Buat lagi lingkaran, dan letakan ditengah-tengah, agar lebih presisi dan cepat, seleksi semua objek lalu tekan C dan E pada keyboard.
⇓⇓⇓
Cara Membuat Roda Gigi/Gear dengan Corel Draw X7

Buat lagi lingkaran yang lebih kecil, copy dari lingkaran yang sebelumnya saja, caranya mudah sekali,  klik tahan dan tarik keatas dan klik kanan tanpa melepas klik kiri, itu berfungsi untuk meng-Copy objek.
⇓⇓⇓
Cara Membuat Roda Gigi/Gear dengan Corel Draw X7

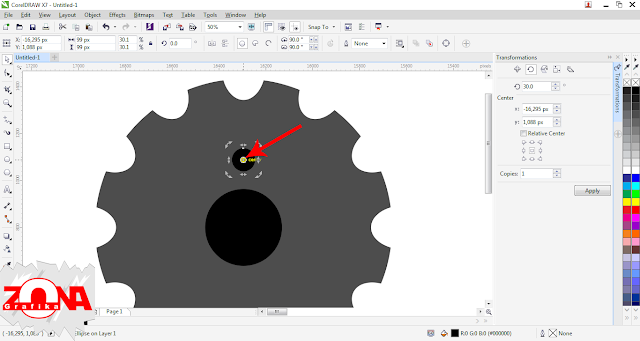

Lalu klik 2x lingkaran yang kecil untuk meRotate dan pindahkan pusat Rotatenya ke lingaran yang ada di bawahnya, cara ini sama seperti cara yang tadi sudah kita buat.
⇓⇓⇓
Cara Membuat Roda Gigi/Gear dengan Corel Draw X7

Seperti ini. Perhatikan tanda panah.
⇓⇓⇓
Cara Membuat Roda Gigi/Gear dengan Corel Draw X7

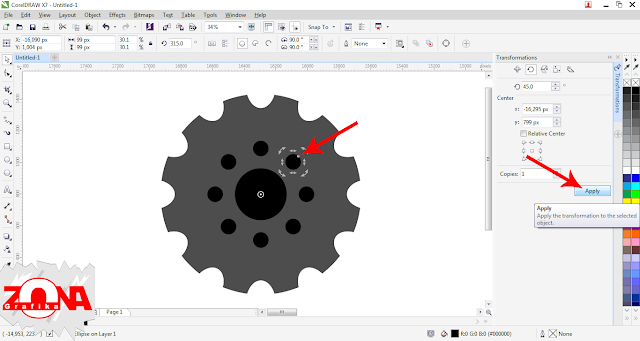

Kita menuju ke menu Rotate lagi dan ubah nilai Rotatenya menjadi 45.0 derajat dan klik Apply.
⇓⇓⇓
Cara Membuat Roda Gigi/Gear dengan Corel Draw X7

Klik Apply sampai memenuhi objek lingkaran.
⇓⇓⇓
Cara Membuat Roda Gigi/Gear dengan Corel Draw X7

Seleksi semua objek, dan pilih Back Minus Front.
⇓⇓⇓
Cara Membuat Roda Gigi/Gear dengan Corel Draw X7

Dan selesai.
⇓⇓⇓
